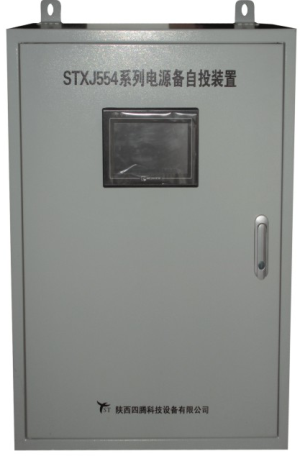

STXJ554保安电源切换箱
基本概述
针对我国目前35KV及以下电压等级的电力、石油、化工、工矿企业,民用建筑配电中多电源进线备用电源自动投入设计的需求,我公司研制了STXJ554系列微机电源备自投装置,其主要功能为:当工作电源因故障或其它原因被断开后,能迅速地将备用电源或其它正常工作的电源投入工作,确保供电可靠性及连续性。适用于各种简单、复杂的电源投切应用,如:市电与市电互投、市电与发电机互投等等。
本装置采用高性能的PM554智能模块,运用数字处理和控制技术,实现备自投设计的小型化,智能化。系统采用开放式模块化设计,方便维护及扩展。
工作原理
备自投是备用电源自动投入使用装置的简称。通常采用继电接触器作为备用电源自投备的控制。当主电源故障,继电接触器控制系统的控制触头自动闭合,自动将备用电源与应急电力接通。
电源备自投装置核心部分采用高性能,智能化模块、继电器模块、交直流电源模块、人机对话模块等构成,具有抗干扰性强、稳定可靠、使用方便等优点。其触摸数显屏和备自投上所带的按键使操作简单方便,也可通过通讯接口实现远程控制。装置采用交直流不间断采样方式采集到信号后实时进行傅里叶法计算,能精确判断电源状态,并实施延时切换电源。备自投具有在线运行状态监视功能,可观察各输入电气量、开关量、定值等信息,其有可靠的软硬件看门狗功能和事件记录功能。
产品功能

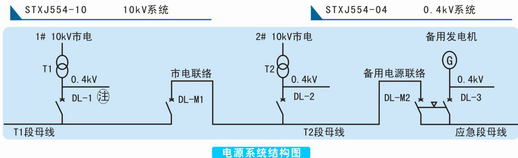

1、电压测量功能:1#进线的Uab,Ubc,Uca,2#进线的Uab,Ubc,Uca。
2、开关量测量功能:DL1-DL3、DL-M1、DL-M2,5路开关量监测。
3、PT断线告警:1#进线PT断线告警,2#进线PT断线告警。
4、断路器拒动动告警:断路器合闸拒动,断路器分闸拒动。
5、断路器操作:1#进线断路器分合闸操作,2#进线断路器分合闸操作。
6、备用电源自投功能: ①1#进线备自投
②2#进线备自投
③互为备自投
④备用设备自投
⑤1#进线备自投+自复
⑥2#进线备自投+自复
7、装置故障告警功能:装置具有实时的自检能力。
8、外部压板投退和闭锁功能:可通过外部压板来实现对备自投的投入,退出及闭锁功能。

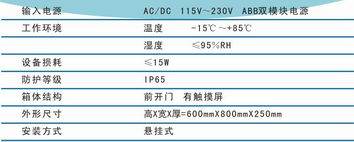

技术指标
技术指标
产品型号
产品型号
产品型号
