B-YWX智能型液位控制箱
产品概述
B-YWX型液位控制箱,采用PLC(西门子、欧姆龙)作为核心控制单元,依据水泵运行负荷状况或水位传感器(超声波或浮球)自动启停水泵,可设置主泵和辅泵自动轮换工作时间,具有主辅水泵相互自动投入、运行信息远传、故障自诊断、缺相、短路、空载、过载等保护,可在24小时无人值班条件下安全可靠使用。
功能实现
1、手动/自动控制
2、自动控制时可根据水位传感器信号自动投入一台或两台水泵。
3、自动控制时可根据故障水泵自动投入备用水泵。
4、自动控制时可设置两台水泵自动轮换工作时间。
5、具有缺相、相序错误、短路、空载、过载保护。
6、故障状态信息远传。
7、可在24小时无人值班条件下使用。
工作原理
通常变电站积水井设计两台水泵,主水泵和辅水泵,“主水泵”在集水井位到达第1水位传感器高度时启动,“辅水泵”在集水井水位到达第2水位传感器高度时启动。“主泵”和“辅泵”可以设定为10天、20天或30天间隔作主水泵和辅水泵的轮换,以10天为例;10天前的主水泵到10天后自动设为辅水泵,再10天后的当前主水泵又自动设为辅水泵,工作如此周而复始。当集水井水位在第1水位传感器和第2水位传感器之间时“主水泵”运行,如果“主水泵”故障,“辅水泵”会作为备用水泵自动投入运行。
控制箱设计有电流检测模块,可以检测水泵电机是否空转,空转时停机并发出告警,这样可以防止水位传感器损坏,或传感器线路故障导致无水时水泵空转。供电电源进行了缺相和相序错误检测保护,在相序错误或缺相时,水泵停止并发出告警。控制箱分为手动控制和自动控制两种工作方式,在自动控制失效时,可以手动启动任何一台水泵。

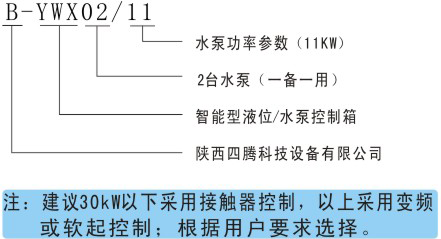

产品型号
产品型号 产品型号

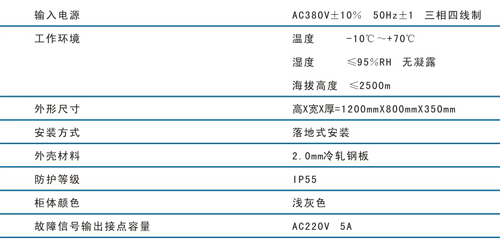

技术指标
技术指标 B-YWX型液位控制箱可安装在高热、潮湿场合,设备中主回路短路器、交流接触器、中间继电器、中央控制单元(PLC)均选用西门子产品,缺相检测和电流检测模块选用施耐德产品,指示灯和转换开关选用上海二工产品,接线端子选用南京菲尼克斯产品,箱体外壳为2.0mm冷轧钢材料制作。
